YJ-2015-5L龙门式五轴数控

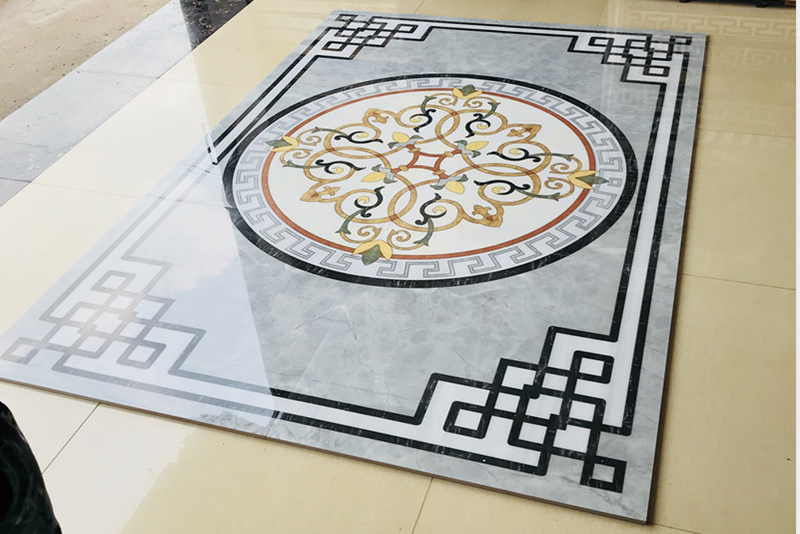

水刀切割机加工材料: 陶瓷、石材、大理石、石英石、花岗岩、岩板、玻璃、不锈钢、钢板、铝板、铜、金属、碳钢、皮革、地毯、橡胶、亚克力、海绵、塑料、木材、复合材料
一、水刀切割机床参数：
1、机床钢材全部采用国标型钢,外部密封设计全部采用不锈钢材料包装,美观实用性强,经久耐用。
2、丝杆导轨采用油泡方式,防水防尘,保证机床的寿命,使用进口品牌伺服电机。
丝杆:台湾TBI
线性导轨:台湾TBI
纵梁、横梁电机类型:（台湾）伺服电机
防尘方式:不锈钢防尘罩
机床外观材料:不锈钢
机床所用电缆:进口
水刀画图软件:CAD软件
水刀电脑系统:维宏系统
高精度的丝杆与导轨:
进口丝杆、导轨,XY轴采用独创的油浸式润滑方式,加上有效的防水、防尘结构,确保加工的高精度与稳定性,并最大限度延长丝杆、导轨的使用寿命。
二、技术参数:
型号 | YJ-1313 | YJ-2015 | YJ-2515 | YJ-3020 | YJ-4020 | ||
机构样式 | 悬臂式 | 悬臂式/龙门式 | 龙门式 | 龙门式 | 龙门式/悬臂式 | ||
切割平台尺寸 | 1400*1400 | 2100*1600 | 2600*1600 | 3100*2100 | 4100*2100 | ||
切割行程 | X轴 | 1200mm | 1500mm | 1500mm | 3000mm | 4000mm | |
Y轴 | 1200mm | 2000mm | 2500mm | 2000mm | 2000mm | ||
Z轴 | 150mm | 150mm | 150mm | 150mm | 150mm | ||
AB轴 | ±10° | ||||||
AC轴 | ±75° | ||||||
CNC控制系统 | 交流伺服 | ||||||
精度 | 切割精度 | ±0.01mm | |||||
重复定位 | ±0.005mm | ||||||
快速定位精度 | 6000mm/min | ||||||
电源 | 200V/380v/415 50/60Hz | ||||||
切割速度 | 和不同材料以及厚度有关 | ||||||
项目 | 参数 |
切割对象 | 几乎任何材质 |
最大切割尺寸 | 2000*3000 |
切割精度 | ±0.1mm |
重复定位精度 | 0.025mm |
快速定位精度 | 1-15m/min |
最大空行速度 | 8000mm/min |
最大进给速度 | 抛光砖：600砖1.8-2.0m/min 800砖1.5-1.8m/min |
设计压力 | 420MPa |
正常工作压力 | 350-380MPa |
供水压力 | 0.4-0.8MPa |
最大排水量 | 3.7L/min |
最大用砂量 | 190g/min |
最大冲程数 | 60次/min |
Z轴行程 | 130mm |
操作系统 | Windows XP |
砂管喷嘴直径 | 1.0mm |
宝石喷嘴直径 | 0.33mm |
绘图软件 | Auto CAD |
详细了解可以电话咨询 电话: 0757-63360780
QQ:2994159951 电话：0757-63343666
